uv灯变压器和电容如何接线使之能正常工作！
uv灯变压器和电容如何接线
,UV灯为气体放电灯，气体放电灯分为弧光放电和辉光放电，UV固化中常用UV灯为弧光放电灯，uv灯的工作原理是：在真空的石英管中加入定量的高纯汞（水银），通过对两端电极提供电压差（压降），产生离子放电，从而产生紫外线辐射。达到物品烘干目的，比一般的电热管加热有很多好处，在此不作列举。
先说说UV烘干机的组成部分：首先讲整体：主架，配4只万向脚轮；炉盖，外壳烤漆，内铺高温棉，内胆不锈钢板制造，配4个UV灯管、灯罩；输送马达、调速器、铁氟龙网带。
控制部分电器：电源开关、急停开关、旋转开关、欧姆龙温控表、大华累时器、电流表、电压表；2510正泰接触器4个、1210接触器8个、运风马达过载保护 ；温控表控制运风马达，到达相应温度时马达接通，运风马达2个（底下一台，顶上一一台）；3KW变压器2台、5.6KW变压器2台；0.10.3.2电容器4个；UV灯分中、高两档可调，四支UV灯管单独控制。
UV紫外线烘干炉的电路接线方法：变压器控制：旋转开关连接2510接触器电感线圈，接通信号接至累时器220V，直接控制变压器380V输入；变压器电源接通后，同时控制1210接触器UV灯中档，设置2档旋转开关，控制2个1210接触器，具体接线后面分解，可调节灯管亮度。

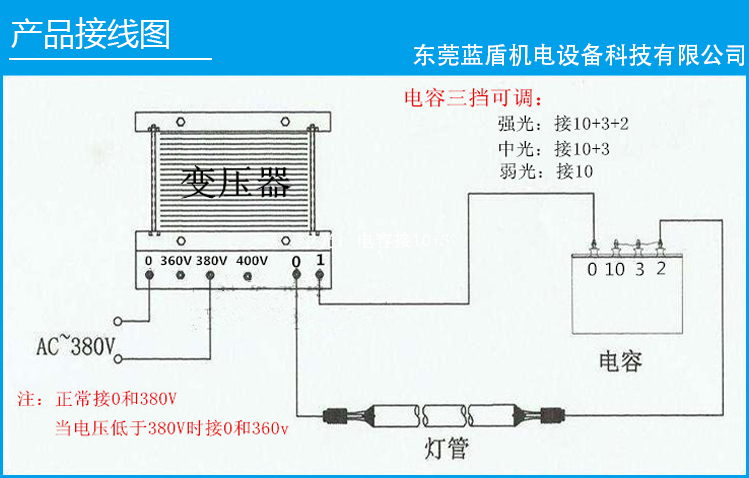

那么uv变压器与uv电容器、UV灯管怎么接线实现调光的？
变压器有0,1,2,3共四个接头，电容器有0,10,3,2共四个接头，分别表示不同的功率和容量。
由于这台UV机有4只灯，而且分两档控制，所以接触器会比较多，一只就要用到3个接触器，其中一个正泰2510控制变压器输入，两只1210接触器控制电容器。UV灯一头连接变压器的2接线端，电容器0端与变压器0端相连接，电容器10UF与3UF相连接代表中亮度，然后接至1210接触器（E）的常开A一端，另外一端B连接UV灯的另外一头；电容器的2UF接头连接另外一只1210接触器（F）一端C端，另外一端D端连接到接触器（E）的A端，当旋转调节开关时，F接触器闭合，电容器10UF\3UF\2UF全部连接在一起，形成全光
